В запросе на систему испытания RIV изоляторов укажите образец и схему монтажа, напряжение и частоту оценки, приемник, цепь связи, допустимый фоновый шум и состав протокола. Номинального напряжения источника недостаточно: корона самого испытательного контура может искажать результат.

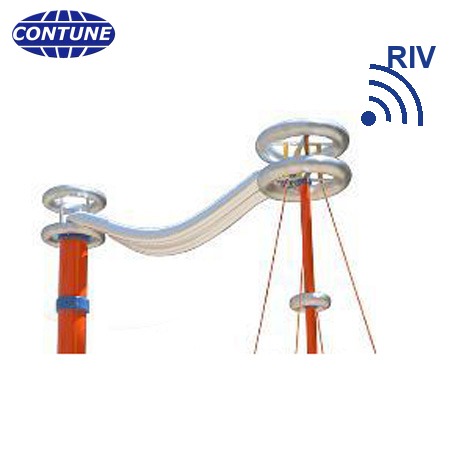

IEC 60437:2023 описывает лабораторное испытание чистых сухих изоляторов при 0,5 или 1 МГц, а также на других частотах от 0,5 до 2 МГц. Область применения включает воздушные линии переменного и постоянного тока и контактные сети выше 1 000 В. На странице Contune указаны квазипиковый приемник CISPR 16-1-1, связь 300 Ом, программируемое управление и варианты 150–1 000 кВ. Точную комплектацию подтвердите в предложении.
Образец и схема установки
Передайте размеры фарфорового, стеклянного или композитного изолятора либо гирлянды, описание проводника, арматуры, экранных колец и ориентации. Разряд на арматуре может изменить измерение при неизменном изоляторе.
Данные для запроса
| Пункт | Что указать |
|---|---|
| Источник | Максимальное напряжение, переменный или постоянный ток, мощность и регулирование |
| Приемник | Частота, детектор, калибровка и неопределенность |
| Связь | Импеданс, схема, кабели и заземление |
| Фон | Измерение шума контура по согласованной методике и меры при превышении |
| Протокол | Образец, напряжение, частота, показание RIV, единицы и конфигурация |
Запросите полную схему и сведения о калибровке. Предел приемки и напряжение оценки задает техническое задание покупателя; их нельзя вывести из номинала источника.
Проверки при FAT
- Проверить габариты, зазоры, экранирование и заземление.
- Подтвердить калибровку, частоту и фоновый шум.
- Выполнить программу напряжения с типовым образцом и сохранить данные с отметками времени.
- Проверить выгрузку данных, блокировки, аварийный останов и безопасный разряд.
Частые вопросы
Подходит ли метод для мокрых образцов?
Область IEC 60437 описывает чистые сухие изоляторы в лаборатории.
Обязательна ли частота 0,5 МГц?
Нет. Указаны также 1 МГц и другие частоты от 0,5 до 2 МГц. Зафиксируйте частоту в договоре.
Достаточен ли источник 500 кВ?
Нет. Нужно проверить приемник, связь, геометрию и фоновый шум.
