Система испытаний RIV — установка для измерения напряжения радиопомех (РИВ) высоковольтных изоляторов — МЭК 60437:2023

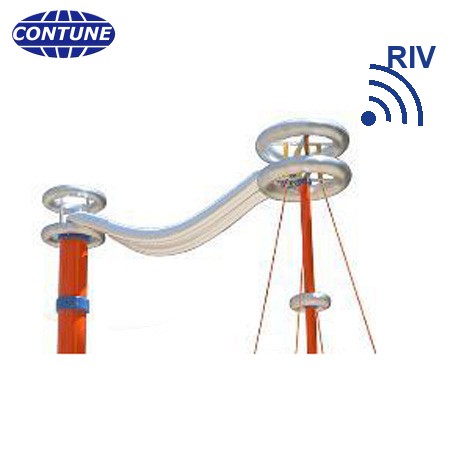

Система испытаний RIV (система контроля напряжения радиопомех) — это комплексное лабораторное решение для испытаний на уровень радиопомех изоляторов воздушных линий высокого напряжения: фарфоровых, стеклянных и полимерных композитных. Система разработана в соответствии со стандартом МЭК 60437:2023 (редакция 3.0) и измеряет напряжение радиопомех (RIV), возникающее при коронном разряде на арматуре, экранирующих кольцах и поверхности юбок чистых сухих изоляторов, с помощью квазипикового приёмника CISPR 16-1-1 на частоте 0,5 МГц / 1 МГц (выбираемый диапазон 0,5–2 МГц). Испытательное напряжение и время выдержки регулируются и программируются, кривые RIV–напряжение и напряжение погасания короны регистрируются автоматически, а выпускаемые модели охватывают диапазон от 150 кВ до 1000 кВ для классов напряжения СВН и УВН.

Система испытаний RIV: кратко

• Соответствие стандарту: МЭК 60437:2023 (третье издание), измерительный приёмник по CISPR 16-1-1.
• Что измеряется: напряжение радиопомех (RIV) в дБмкВ, создаваемое коронным разрядом на гирляндах изоляторов, арматуре и экранирующих кольцах.
• Объект испытаний: чистые сухие гирлянды фарфоровых, закалённых стеклянных и полимерных композитных изоляторов для воздушных линий переменного или постоянного тока напряжением выше 1000 В.
• Частота измерений: 0,5 МГц или 1 МГц в стандартном исполнении; выбираемый диапазон 0,5–2 МГц; квазипиковый детектор CISPR 16.
• Связь: стандартизованное сопротивление связи 300 Ом.
• Диапазон напряжений: модели от 150 кВ до 1000 кВ; другие напряжения, мощность и экранирование — под заказ.

Основные особенности и преимущества

• Полное соответствие МЭК 60437:2023 и CISPR 16-1-1 — принимается энергокомпаниями, высоковольтными лабораториями и независимыми органами по сертификации.
• Регулируемое испытательное напряжение — плавно регулируется и программируется до заданного напряжения оценки, рабочего напряжения или требований проекта.
• Регулируемое время выдержки — время выдержки при 1,1 × заданного испытательного напряжения настраивается пользователем (1 минута, 5 минут или более), что охватывает как типовое испытание по МЭК, так и процедуру ускоренного заводского контроля.
• Модульность и адаптация — номинальное напряжение, мощность, экранированная камера, программное обеспечение автоматизации, шаблон отчёта и перечень принадлежностей полностью настраиваются; технические требования не ограничены таблицей стандартных моделей.
• Стандартизованное сопротивление связи 300 Ом с высокоточным квазипиковым приёмником RIV и низким уровнем собственных шумов.
• Автоматическая последовательность испытаний — управление подъёмом и снижением напряжения, автоматическая регистрация данных, построение кривых RIV–напряжение и определение напряжения погасания короны.
• Прослеживаемые отчёты — экспорт отчётов в форматах PDF / CSV, полностью прослеживаемых для представления результатов типового испытания по МЭК.
• Безопасность — блокировки безопасности и защита от перекрытий для работы в высоковольтной лаборатории.

Области применения

• Типовые испытания высоковольтных фарфоровых, стеклянных и композитных изоляторов по МЭК 60437.
• Приёмо-сдаточные испытания (FAT) и выборочный контроль партий на заводах-изготовителях изоляторов.
• Научно-исследовательские работы и оценка коронных характеристик гирлянд изоляторов, экранирующих колец и линейной арматуры.
• Независимые высоковольтные лаборатории, научно-исследовательские институты энергокомпаний и квалификация материалов для проектов линий электропередачи.
• Проверка характеристик радиопомех линейной арматуры воздушных линий электропередачи.

Нормативные ссылки

• МЭК 60437:2023 — Испытание высоковольтных изоляторов на уровень радиопомех (редакция 3.0, заменяет редакцию 2.0:1997).
• CISPR 16-1-1 — Требования к аппаратуре и методы измерения радиопомех и помехоустойчивости.
• МЭК 61284 — Воздушные линии — Требования и испытания линейной арматуры.

Методика испытаний и критерии приёмки (МЭК 60437:2023)

Испытание на уровень радиопомех по МЭК 60437 проводится в лаборатории на чистых сухих образцах изоляторов:

1. Подготовить чистый сухой образец изолятора, установить имитатор провода и экранирующие кольца в соответствии с реальной схемой эксплуатации.
2. Поднять напряжение до 1,1 × заданного испытательного напряжения и выдержать в течение заданного времени выдержки (не менее 5 минут для типового испытания).
3. Ступенчато снижать напряжение и регистрировать значение RIV в каждой точке до 30 % испытательного напряжения.
4. Снова поднять напряжение до 1,1 × заданного испытательного напряжения и выдержать в течение 1 минуты.
5. Снова ступенчато снизить напряжение, зарегистрировать значения RIV, построить кривую RIV–напряжение и определить напряжение погасания короны.
6. Для ускоренного заводского контроля партии: приложить 1,1 × испытательного напряжения не менее чем на 1 минуту, затем измерить RIV при заданном напряжении оценки.

МЭК 60437:2023 устанавливает методику испытаний; предельное значение RIV (дБмкВ) устанавливается спецификацией проекта или техническим соглашением с заказчиком. Распространённые критерии приёмки: RIV при заданном рабочем напряжении ≤ 60 дБмкВ (0,5 МГц, квазипиковое значение) и напряжение погасания короны выше максимального рабочего напряжения линии электропередачи.

Часто задаваемые вопросы об испытании RIV

1. Что такое контроль RIV изоляторов?

Контроль RIV — это измерение напряжения радиопомех, то есть радиочастотного шума, создаваемого коронным разрядом на гирляндах высоковольтных изоляторов и их арматуре. Испытание RIV оценивает характеристики радиопомех изоляторов воздушных линий электропередачи и регламентируется стандартом МЭК 60437.

2. Какому стандарту соответствует данная система испытаний RIV?

Система испытаний RIV соответствует МЭК 60437:2023 (третье издание, заменяющее второе издание 1997 года). Её измерительный приёмник отвечает требованиям CISPR 16-1-1. Стандарт устанавливает методику испытаний; численное предельное значение RIV в дБмкВ устанавливается спецификацией проекта или техническим соглашением с заказчиком.

3. Можно ли испытывать композитные, стеклянные и фарфоровые изоляторы?

Да. Система проводит испытания гирлянд фарфоровых изоляторов, гирлянд из закалённого стекла и гирлянд полимерных композитных изоляторов, включая композитные опорные стержневые и полые опорные изоляторы, охватываемые третьим изданием МЭК 60437.

4. Проводится ли испытание RIV во влажном или загрязнённом состоянии?

Нет. Лабораторное испытание RIV по МЭК 60437 проводится на чистых сухих изоляторах при температуре 10–35 °C и относительной влажности 45–75 %. Испытания на уровень радиопомех под дождём, при увлажнении или загрязнении выходят за рамки МЭК 60437 и проводятся по другим публикациям, например CISPR 18-2.

5. Можно ли регулировать напряжение и время выдержки?

Да. Стандартная процедура испытания RIV предусматривает подъём до 1,1 × заданного испытательного напряжения и выдержку в течение настраиваемого времени — не менее 5 минут для типовых испытаний или не менее 1 минуты для процедуры ускоренного заводского контроля. Испытательное напряжение также регулируется и программируется до заданного напряжения оценки.

6. Как выбрать подходящую модель системы испытаний RIV?

Модель выбирают по наибольшему напряжению сети, для которой предназначены испытываемые изоляторы: RIV-150 для гирлянд класса 132 кВ, RIV-250 для класса 220 кВ, RIV-500 для гирлянд СВН 400–500 кВ и RIV-1000 для гирлянд УВН 1000 кВ. Поскольку номинальное напряжение, мощность и экранирование настраиваются, окончательные параметры, как правило, определяются компоновкой вашей лаборатории и спецификацией проекта, а не только стандартной таблицей.

Связанное оборудование для испытаний изоляторов

Данная система испытаний RIV относится к группе оборудования для электрических испытаний изоляторов. Компания Contune также поставляет оборудование для испытаний изоляторов на промышленной частоте для испытаний на выдерживаемое напряжение, сухой и мокрый разряд и пробой, а также комбинированный тестер электромеханической прочности изоляторов для элементов гирлянд. Полный каталог испытательного оборудования для изоляторов содержит решения для механических и электрических испытаний.

Свяжитесь с нашей инженерной группой, чтобы получить подробные технические данные, план размещения, коммерческое предложение и примеры внедрения систем испытаний RIV для вашей лаборатории высоковольтных изоляторов.
