При FAT измерьте условия горячего воздуха и воды для заданной разности 50 К, покажите нагрев и перенос рамы и сохраните запись с отметками времени. Пример 70 °C в воздухе и 20 °C в воде не является универсальной уставкой.
Страница оборудования Contune описывает нагрев в воздухе, бак с водой комнатной температуры и автоматическое опускание. В ней указано IEC 60383-1, пункт 15.1. Редакцию, число циклов и критерии подтвердите в договоре.
Область применения

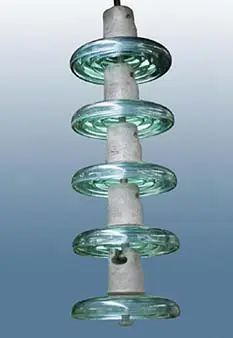

Установка предназначена для фарфоровых и стеклянных дисковых изоляторов. Это не термомеханическое циклирование нагруженной гирлянды.
Температуры
Разность 50 К равна разности 50 °C, но не задает абсолютные температуры. Измерьте воду до и во время цикла; при более теплой воде соответственно измените горячее условие.
| Поле FAT | Запись |
|---|---|
| Образец | Тип, партия, размер, позиция |
| Горячий воздух | Уставка, измерение, стабильность |
| Вода | Температура и изменение |
| Перенос | Конец нагрева, опускание, погружение |
| Результат | Циклы, трещины, решение |
На странице продукта не указаны допустимая задержка переноса и допуск температуры. Задайте их в методике до FAT.
Демонстрация
- Проверьте крепление малых и крупных дисков.
- Сверьте датчики с прослеживаемым эталоном.
- Запишите останов нагрева и опускание с реальными образцами.
- Контролируйте изменение температуры воды и разбрызгивание.
- Проверьте аварийный останов, сбой датчика и безопасное восстановление.
FAT и площадка
Получите экспорт данных, фото и связь каждого диска с циклом. Передайте размеры, массу, число циклов, диапазон температуры воды, питание, слив и требования к обучению.
FAQ
Всегда ли нужна уставка 70 °C?
Нет. Это пример для воды около 20 °C; применяйте согласованную методику.
Задано ли время опускания?
Нет. Его нужно определить и проверить при FAT.
