Устройство для проверки осевого и радиального отклонения дисковых керамических и стеклянных изоляторов — МЭК 60383-1

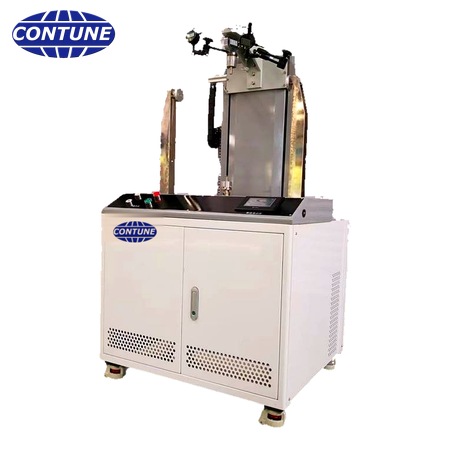

Устройство CT-AD26 для проверки отклонений изоляторов выполняет проверку размеров дисковых керамических и стеклянных элементов изолятора в соответствии с МЭК 60383-1 — пункт 17, проверка размеров, и пункт 22, проверка осевого, радиального и углового смещения. Одно устройство измеряет диаметр диска, структурную высоту, осевое отклонение и радиальное отклонение элемента. Его применяют изготовители дисковых изоляторов, энергоснабжающие компании и электротехнические лаборатории для входного контроля, а также при типовых и приёмо-сдаточных испытаниях.

Зачем нужна проверка размеров элемента изолятора?

Проверка размеров — одно из основных выборочных и приёмо-сдаточных испытаний элемента гирлянды изоляторов. Диаметр ребра (юбки), структурная высота элемента, а также осевое и радиальное отклонение элемента должны находиться в пределах, установленных стандартом; в противном случае элемент невозможно собрать в гирлянду и он не может быть принят.

Что проверяет CT-AD26?

Одно приспособление охватывает всю проверку размеров, требуемую стандартом:

• Диаметр диска (юбки) — до 500 мм
• Структурная высота — эффективный диапазон не менее 400 мм
• Осевое отклонение элемента
• Радиальное отклонение элемента

Как измеряются отклонения?

Средство измерения выполнено в высокоточном цифровом исполнении, поэтому отсчёт прямой и точный и может быть установлен на ноль в любом заданном положении. Для осевого и радиального отклонения устройство автоматически вычисляет максимальное и минимальное отклонение — утомительный ручной расчёт не требуется.

Какие изоляторы можно проверять?

Устройство применимо к дисковым керамическим и стеклянным элементам изоляторов на 70 кН, 160 кН, 210 кН, 300 кН, 420 кН и 550 кН, то есть к размерам соединения 16, 20, 24, 28, 32 и 36, по одному элементу.

Как устроено устройство?

Основная рама выполнена из промышленного алюминиевого профиля и включает механизм предварительного натяжения, подъёмное устройство, защитный кожух, детали крепления и устройство измерения диаметра. Устройство измерения диаметра собрано на прецизионных линейных подшипниках, а узел перемещения и позиционирования использует мини-маховик с высокоточной линейной направляющей. Детали сварены, просверлены и фрезерованы, что обеспечивает точность обработки и упрощает монтаж. Датчик известной марки обеспечивает точный и надёжный отсчёт, а цифровая головка проста в работе.

Лёгкое и мобильное — без питания от сети

Устройство достаточно лёгкое для перемещения, а средству измерения не требуется внешний источник питания. Поэтому его можно доставить туда, где находятся образцы, и не нужно переносить образцы к машине.

Кто использует это устройство для проверки отклонений?

Его применяют изготовители дисковых изоляторов, энергоснабжающие компании и электротехнические лаборатории для входного контроля закупленных элементов и для проверки размеров при типовых и приёмо-сдаточных испытаниях.

Послепродажное обслуживание

• Гарантия на оборудование — один год
• Постоянное бесплатное обновление программного обеспечения
