- Установка для проверки отклонений размеров опорных изоляторов (параллельность, эксцентриситет, прогиб и угол наклона юбки) — GB/T 8287.1 / МЭК 60168, приложение A
Установка для проверки отклонений размеров опорных изоляторов (параллельность, эксцентриситет, прогиб и угол наклона юбки) — GB/T 8287.1 / МЭК 60168, приложение A
Установка CT-PD26 для проверки отклонений размеров выполняет проверку отклонений формы и расположения по GB/T 8287.1-2008, приложение A (МЭК 60168, приложение A), для опорных изоляторов конструктивной высотой до 1000 мм: параллельность, эксцентриситет, прогиб, угол наклона юбки, угловое отклонение крепёжных отверстий, конструктивная высота и диаметр юбки, с помощью вертикального и горизонтального измерительных модулей.
- Общие сведения
- Техническая информация
- Комментарии
- Связанные продукты

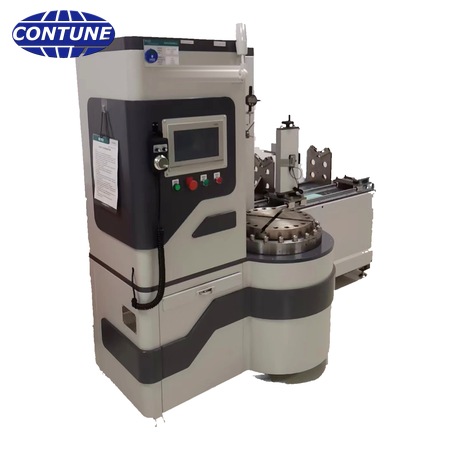

Установка CT-PD26 для проверки отклонений размеров опорных изоляторов выполняет проверку отклонений формы и расположения, требуемую стандартом GB/T 8287.1-2008, приложение A — Методы проверки отклонений формы и расположения опорных изоляторов, что соответствует приложению A стандарта МЭК 60168 (Методы испытаний допусков параллельности, эксцентриситета, углового отклонения, прогиба и угла наклона юбки опорных изоляторов) и пункту 5.1 стандарта МЭК 60168, «Проверка размеров — типовое испытание и выборочное испытание». Одна установка, состоящая из вертикального и горизонтального измерительных модулей, проверяет опорный изолятор конструктивной высотой до 1000 мм: параллельность, эксцентриситет, прогиб, угол наклона юбки, угловое отклонение крепёжных отверстий, конструктивную высоту и диаметр юбки. Установка применяется заводами-изготовителями опорных изоляторов, энергетическими компаниями и электротехническими лабораториями для выборочных испытаний и текущей проверки размеров.
Почему необходимо проверять отклонения формы и расположения опорного изолятора?
Приложение A стандарта МЭК 60168 / GB/T 8287.1 устанавливает методы проверки допусков параллельности, эксцентриситета, углового отклонения, прогиба и угла наклона юбки опорных изоляторов. Если хотя бы одно из этих отклонений превышает допуск, изолятор не может быть правильно установлен на конструкции, крепёжные отверстия не совпадают с арматурой, а заданные пути утечки и изоляционные расстояния могут не быть обеспечены. Поэтому проверка размеров по пункту 5.1 является типовым и выборочным испытанием, которое должна пройти каждая конструкция опорного изолятора до отгрузки.
Что проверяет установка CT-PD26?
Одна установка обеспечивает полную проверку отклонений формы и расположения опорного изолятора:
- Параллельность торцевых поверхностей
- Эксцентриситет — максимальное отклонение между осями окружностей центров верхних и нижних крепёжных отверстий
- Прогиб (прямолинейность) оси изолятора
- Угол наклона юбки
- Угловое отклонение крепёжных отверстий
- Конструктивная высота
- Диаметр юбки
Данные измерений параллельности, эксцентриситета, прогиба и угла наклона юбки могут передаваться по последовательному интерфейсу Modbus-RTU или по Ethernet Modbus-TCP.
Вертикальный измерительный модуль
Вертикальный модуль выполняет проверку параллельности, эксцентриситета, прогиба и угла наклона юбки с помощью специализированного программного обеспечения. Он принимает опорные изоляторы с диаметром фланца арматуры до φ400 мм и конструктивной высотой до 1 м (по индивидуальному заказу). Поворотный стол вращается на 360° без ограничения, а измерительный узел перемещается по вертикали на всю высоту 1 м (установочные размеры и высота измерения — по индивидуальному заказу). Стол оснащён Т-образными пазами, резьбовыми отверстиями или переходной плитой, изготовленной по чертежу фланца заказчика. Цифровые индикаторы часового типа с диапазоном ±25,4 мм (по индивидуальному заказу) измеряют горизонтальное и осевое отклонения с автоматическим расчётом отклонения; данные также могут собираться по кабелю и передаваться в систему управления в реальном времени. Один цикл автоматически получает четыре набора данных испытания, управляет ходом испытания и формирует статистику по его окончании. Перемещения защищены концевыми выключателями, порог защиты настраивается.

Горизонтальный измерительный модуль
Горизонтальный модуль выполняет проверку углового отклонения крепёжных отверстий, конструктивной высоты и диаметра юбки с цифровой индикацией. Основная машина смонтирована на сварной раме, обработанной на фрезерном станке с ЧПУ и оснащённой прецизионными линейными направляющими; она включает измерительный узел, узел подъёма, цифровой инклинометр, защитные кожухи, крепёжные элементы и опорное устройство, и установлена на регулируемые колёса, позволяющие переместить её на удобную измерительную позицию. Все показывающие приборы цифровые, с питанием от батарей.

Технические характеристики
Полные технические данные обоих модулей, интерфейсы связи и комплект поставки приведены на вкладке Техническая информация.
Применяемые стандарты
- GB/T 8287.1-2008 Опорные изоляторы внутренней и наружной установки из керамического материала или стекла для систем номинальным напряжением свыше 1000 В. Часть 1. Испытания, приложение A — методы проверки отклонений формы и расположения
- МЭК 60168 Испытания опорных изоляторов внутренней и наружной установки из керамического материала или стекла для систем номинальным напряжением свыше 1000 В, приложение A — допуски параллельности, эксцентриситета, углового отклонения, прогиба и угла наклона юбки; пункт 5.1 — проверка размеров
Вертикальный измерительный модуль
| Диаметр поворотного стола | φ400 мм |
| Полезное пространство (конструктивная высота) | 1000 мм (по индивидуальному заказу) |
| Допускаемый диаметр фланца арматуры | до φ400 мм |
| Скорость вращения стола | 0–2 об/мин, плавно регулируемая |
| Скорость подъёма | 500 мм/мин |
| Плоскостность стола | 0,1 мм |
| Концентричность центра вращения | 0,1 мм |
| Управление | управление от компьютера / ручное считывание |
| Крепление изделия | Т-образные пазы, резьбовые отверстия или переходная плита (по чертежу фланца заказчика) |
| Измерение угла наклона юбки | поворотный энкодер 2500 линий, 0–90°, погрешность 0,1° |
| Измерение остальных отклонений | четыре цифровых индикатора, диапазон 25,4 мм, погрешность 0,01 мм, с автоматическим расчётом отклонения |
| Сбор данных | один цикл автоматически получает параллельность, эксцентриситет, прогиб и угол наклона юбки, управляет ходом испытания и выводит статистику |
| Связь | Modbus-RTU / Modbus-TCP |
| Защита | концевые выключатели перемещений, настраиваемые пороги защиты |
| Установочная плита верхнего фланца | измерительная поверхность прецизионной обработки, износостойкая |
Горизонтальный измерительный модуль
| Габаритные размеры | 1500 × 560 × 1450 мм |
| Диапазон измерения угла | 4 × 90° |
| Погрешность / повторяемость | ±0,2° / 0,1° |
| Питание цифрового инклинометра | марганцево-цинковый элемент 9 В |
| Перемещение подъёмной шкалы | 0–300 мм, разрешение 0,01 мм / 0,0005″ (элемент 3 В CR2032) |
| Допускаемый диаметр фланца арматуры | до 600 мм |
| Измерение конструктивной высоты | 0–1000 мм (цифровой штангенциркуль) |
| Измерение диаметра юбки | 0–500 мм (цифровой штангенциркуль, губка 600 мм) |
| Рама | сварная рама, поверхности обработаны на фрезерном станке с ЧПУ, прецизионные линейные направляющие, регулируемые колёса |
Комплект поставки
| Вертикальный модуль | вертикальная основная машина (полезная высота 1000 мм), 1 компл.; узел подъёма (ходовой винт, двигатель, редуктор, направляющие), 1 компл.; узел вращения (стол φ400, двигатель, редуктор, угловой энкодер), 1 компл.; узел измерения угла наклона юбки (измерительный стержень, угловой энкодер), 1 компл.; цифровые индикаторы 25,4 мм, 4 шт.; пульт оператора с компьютером и специализированной программой, опция, 1 компл.; Т-образные сухари M10/M12/M14/M16 с болтами 30 мм, по 8 шт. каждого размера; установочная плита верхнего фланца по чертежу заказчика, 1 шт. |
| Установочные и крепёжные детали | установочные штифты φ14 / φ18 / φ24 / M12 / M16 / M20, по 10 шт.; конические болты M12 / M16 / M20, по 6 шт.; конические гайки M12 / M16 / M20, по 6 шт. |
| Горизонтальный модуль | горизонтальная основная машина (рама, маховик), 1 шт.; цифровой инклинометр 4 × 90°, 1 компл.; цифровой штангенциркуль для конструктивной высоты 1000 мм, 1 компл.; цифровой штангенциркуль для диаметра юбки с губкой 600 мм, 1 компл. |
| Документация | руководство по эксплуатации, сертификат соответствия, упаковочный лист, протокол заводских испытаний и гарантийный талон, по одному экземпляру |
