Машина для испытания стопорного штифта (шплинта) изоляторов с шарнирным соединением — МЭК 60383-1

Машина CT-LP26 для испытания стопорного штифта проверяет систему стопорения шарнирного соединения изоляторов по МЭК 60383-1. Растягивающая нагрузка прикладывается вдоль оси штифта до его выхода из гнезда, максимальная нагрузка регистрируется автоматически.

Общие сведения

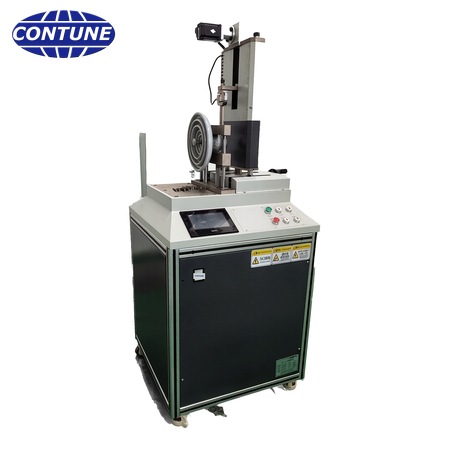

Машина CT-LP26 для испытания стопорного штифта — её также называют испытателем шплинта — проверяет систему стопорения шарнирного соединения изоляторов в соответствии с МЭК 60383-1. Растягивающая нагрузка прикладывается вдоль оси стопорного штифта и постепенно увеличивается до тех пор, пока штифт не выйдет из своего гнезда; максимальная нагрузка регистрируется автоматически. Машину применяют изготовители стеклянных тарельчатых изоляторов, фарфоровых (керамических) тарельчатых изоляторов и композитных изоляторов, а также электротехнические испытательные лаборатории и энергоснабжающие компании.

Что такое стопорный штифт (шплинт) изолятора?

Стопорный штифт — его также называют шплинтом или запорной скобой — это небольшая, но решающая деталь гирлянды изоляторов с шарнирным соединением. Он запирает соединение между элементами изолятора и металлической арматурой и не даёт узлу выйти из своего гнезда.

Что проверяет испытание стопорного штифта?

В МЭК 60383-1 соответствующее выборочное испытание называется проверкой системы стопорения: стопорный штифт должен выдерживать заданную растягивающую нагрузку, приложенную вдоль оси штифта, не выходя из соединения. На машине CT-LP26 нагрузка прикладывается вдоль оси штифта и постепенно увеличивается до начала его перемещения, поэтому предельное значение измеряется и регистрируется как результат испытания.

Как прикладывается растягивающая нагрузка к R-образному и W-образному штифту?

Испытание стопорного штифта типа R: растягивающая нагрузка прикладывается вдоль оси штифта за ушко штифта

Для R-образного штифта подходящее приспособление прикладывает растягивающую нагрузку вдоль оси штифта за ушко штифта.

Испытание стопорного штифта типа W: стальной прямоугольный стержень прикладывает нагрузку к двум дугообразным концам W-образного штифта

Для W-образного штифта стальной прямоугольный стержень сечением F5×T по JB/T 8181 прикладывает нагрузку вдоль оси к двум дугообразным концам W-образного штифта.

Какие изоляторы можно испытывать?

Одна машина охватывает стопорные штифты изоляторов на 70 кН, 120 кН, 210 кН, 300 кН, 420 кН и 550 кН, то есть обозначения штифтов 16, 20, 24, 28, 32 и 36 по JB/T 8181.

  • Стеклянный тарельчатый изолятор и фарфоровый (керамический) тарельчатый изолятор — один элемент или два элемента, соединённых последовательно
  • Композитный (полимерный) тяговый изолятор — система стопорения одного изолятора

Как устроена машина?

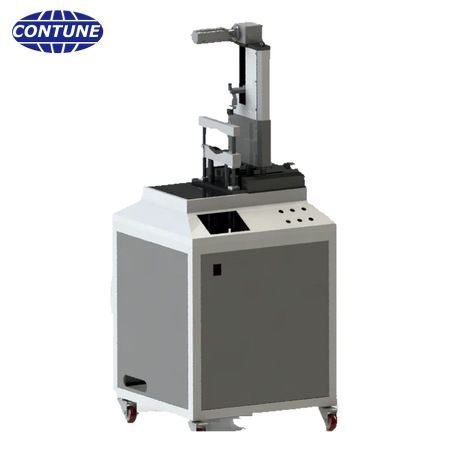

Основная рама выполнена из промышленного алюминиевого профиля и собрана из сварных, просверленных и фрезерованных деталей, что обеспечивает точность обработки и упрощает монтаж. Тяговый узел состоит из крюка, датчика силы, маховика и прецизионного линейного подшипника; узел перемещения и позиционирования использует мини-маховик с высокоточной линейной направляющей. Известный ПЛК и встроенный терминал с сенсорным экраном обеспечивают точный счёт и простое управление, а пиковое значение выводится прямо на экран. Защитный кожух и полная система управления и защиты обеспечивают безопасность оператора и оборудования при любых режимах работы.

Кто использует эту машину для испытания стопорных штифтов?

Её используют изготовители стеклянных, фарфоровых и композитных изоляторов, а также электротехнические испытательные лаборатории и энергоснабжающие компании для типовых, выборочных и приёмо-сдаточных проверок системы стопорения изоляторов.

Послепродажное обслуживание

  • Гарантия на оборудование — 1 год
  • Постоянное бесплатное обновление программного обеспечения
  • Бесплатная техническая поддержка в течение 3 лет; платные технические консультации начиная с 4-го года

О компании Contune International Co., Ltd

Contune International Co., Ltd разрабатывает и изготавливает испытательные машины и производственное оборудование для отрасли электрических изоляторов. Наши инженеры-механики и техники имеют опыт производства изоляторов, мы понимаем изоляторы и соответствующие стандарты, и наши испытательные установки созданы для методик испытаний по стандартам МЭК, ANSI, BS и DIN.

Техническая информация

Применяемые стандарты

  • МЭК 60383-1 — Изоляторы для воздушных линий электропередачи номинальным напряжением свыше 1000 В — Часть 1: Керамические или стеклянные изоляторы для систем переменного тока — Определения, методы испытаний и критерии приёмки (проверка системы стопорения)
  • JB/T 8181-1999 — Стопорные штифты для шарнирных соединений элементов гирляндных изоляторов
  • GB/T 4056-2008 — Присоединительные размеры шарнирных соединений элементов гирляндных изоляторов
  • GB/T 1001.1-2003 — Изоляторы для воздушных линий номинальным напряжением свыше 1000 В — Часть 1: Керамические или стеклянные изоляторы для систем переменного тока — Определения, методы испытаний и критерии приёмки
  • GB/T 19443-2004 — Изоляторы для воздушных линий номинальным напряжением свыше 1000 В — Керамические или стеклянные изоляторы для систем постоянного тока — Определения, методы испытаний и критерии приёмки
  • GB/T 19519-2004 — Композитные изоляторы для воздушных линий переменного тока номинальным напряжением свыше 1000 В — Определения, методы испытаний и критерии приёмки

Методика испытания

Растягивающая нагрузка прикладывается вдоль оси стопорного штифта и постепенно увеличивается до тех пор, пока штифт не выйдет из своего гнезда. Для R-образного штифта нагрузка прикладывается за ушко штифта; для W-образного штифта стальной прямоугольный стержень сечением F5×T (JB/T 8181) прикладывает нагрузку к двум дугообразным концам W-образного штифта. Пиковая нагрузка фиксируется и выводится автоматически, поэтому значение сдвига считывается напрямую, без визуальной оценки оператора.



Технические характеристики

Модель CT-LP26
Вид испытания Испытание механической прочности — проверка системы стопорения
Диапазон измерения нагрузки 1 – 3000 Н
Погрешность измерения нагрузки ±1 %
Разрешение по нагрузке ±500 000 отсчётов
Регистрация пиковой нагрузки Да
Макс. ход вытяжного штифта 300 мм
Применяемые типоразмеры штифтов 16, 20, 24, 28, 32, 36 (JB/T 8181)
Применяемые изоляторы 70 кН, 120 кН, 210 кН, 300 кН, 420 кН, 550 кН
Испытываемые образцы Керамические и стеклянные изоляторы — один элемент или два последовательно; система стопорения одного композитного изолятора
Система управления ПЛК известной марки со встроенным сенсорным терминалом
Основная конструкция Рама из промышленного алюминиевого профиля; узел перемещения и позиционирования; защитный кожух; узел крепления изделия; тяговый узел (крюк, датчик силы, маховик, прецизионный линейный подшипник)
Защита безопасности Защитный кожух с полной системой управления и защиты
Габариты оборудования (Д×Ш×В) 700 × 700 × 1800 мм
Масса нетто Около 150 кг
Электропитание ~220 В, 1 кВт
Условия эксплуатации Рабочая температура от −20 °C до 50 °C; стабильное питание ~220 В; размещение в помещении с хорошей вентиляцией
Комплект поставки Рама оборудования — 1 компл.; датчик силы — 1 компл.; система управления — 1 компл.; сопроводительная документация — 1 компл.
